Неон 8 x 2, Две линейки из восьми светодиодов Neopixel

Это печатная плата размером 85 x 10 мм. оснащенная восемью светодиодами WS2812b и двумя монтажными отверстиями. Линейка входит в состав проекта Неон разработанного для легкого проектирования ваших светодиодных замыслов.

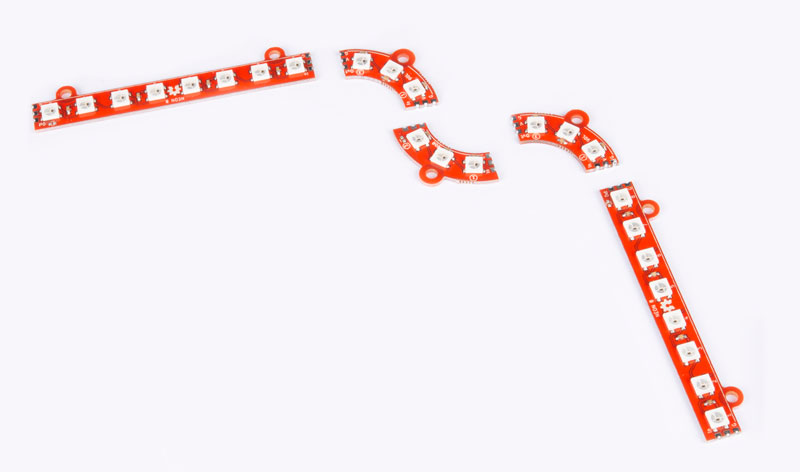

Кроме линейки "Неон 8" в проект входят платы левого "Неон 90L" и правого "Неон 90R" поворотов (приобретуются отдельно). На поворотах установлены по три светодиода WS2812b.
Платы легко соединяются между собой путём пайки контактных площадок на зубчатых разъемах.

Разъемы у линейки трехконтактные и имеют маркировку

Со стороны входного разъема:
In - адресный вход
V - Питание (+)
G - Общий (-)

Со стороны выходного разъема:
Out - адресный выход
V - Питание (+)
G - Общий (-)

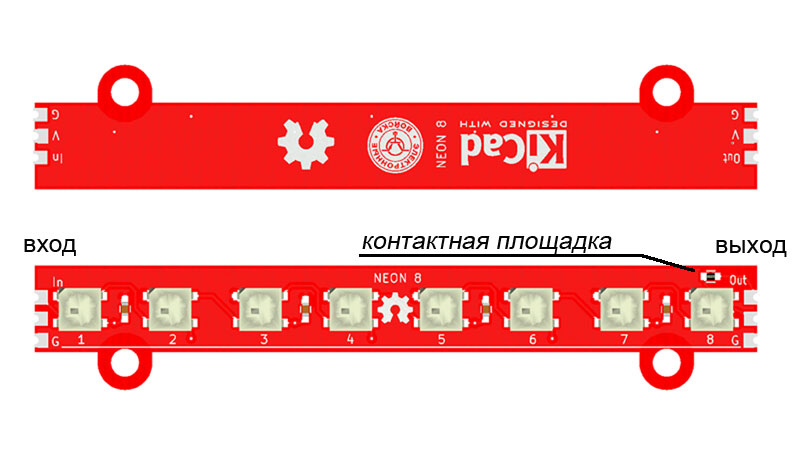

Рядом с выходным разъемом есть две контактные площадки. Если вы соедините их между собой, то управляющий сигнал будет передаваться на следующий подключенный элемент из проекта НЕОН, это могут быть линейки или повороты. В противном случае сигнал прерывается. Это необходимо если вы строите замкнутый контур. В нём сигнал должен прерваться в конце контура или вы сожгёте пару светодиодов.

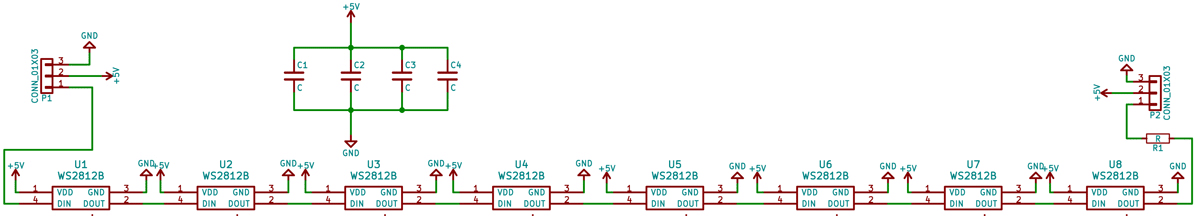

Схема линейки Неон 8

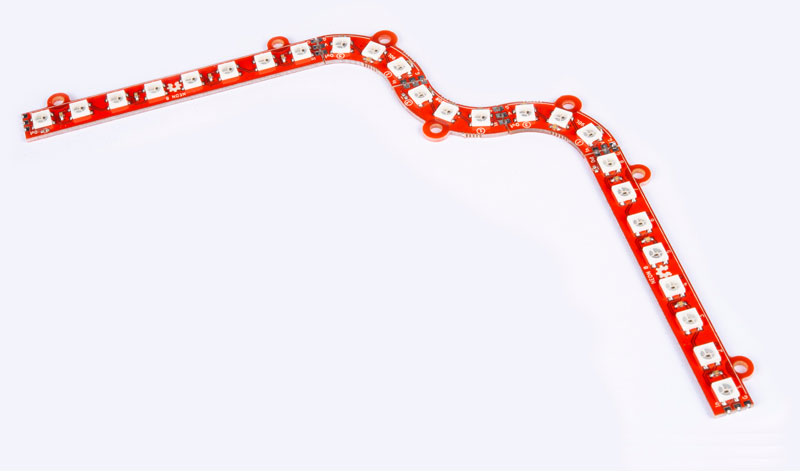

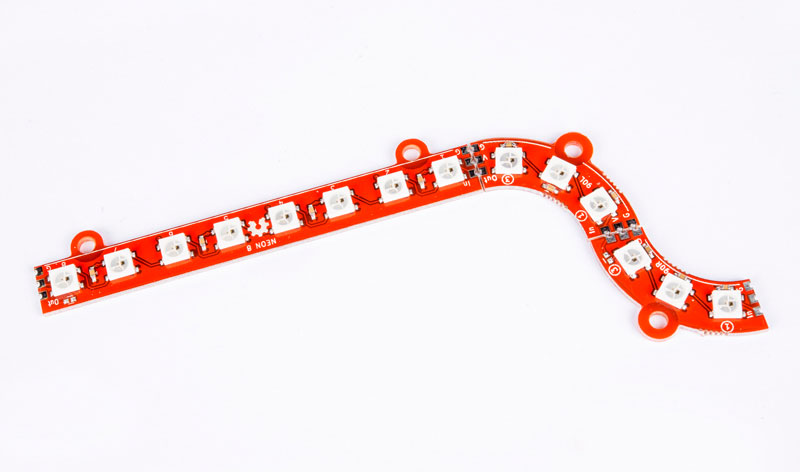

Несколько примеров соединения элементов:

Рекомендуем собрать цветомузыку.
Например на плате RDC1-0036 или на RDC1-0035

Это открытый проект! Лицензия, под которой он распространяется - Creative Commons - Attribution - Share Alike license.
