XTR-480 – трехфазные блоки питания на DIN рейку от MEAN WELL

Серии трехфазных источников питания на DIN рейку TDR-240/480/960 от MEAN WELL присутствуют на рынке уже более десяти лет, завоевав широкое признание, с объемом продаж миллионы единиц. В целях улучшения потребительских качеств при значительном улучшении габаритных размеров компания MEAN WELL выпустила новые серии трехфазных источников питания XTR.

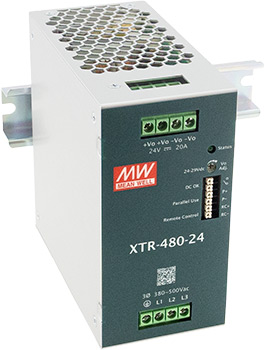

Внешний вид источников питания серии XTR-480

Источники питания серии XTR-480 являются преобразователями из напряжения переменного тока (AC) с подключением к трехфазной сети электропитания в напряжение постоянного тока (DC) мощностью 480Вт с размещением на DIN рейке. Выходное напряжение в серии представлено рядом 12, 24, 36, 48В (модели 36В – по запросу). Ключевыми особенностями являются: расширенный диапазон входного напряжения 320-600В переменного тока, допускается двухфазное подключение; сверхмалый пусковой ток – до 10А; узкий корпус – 63мм в ширину; высокая эффективность – до 95.5%; и малое собственное потребление без нагрузки <3Вт (при использовании функции Remote Control); повышенная пиковая мощность 200%.

Блоки питания XTR-480 имеют развитый функционал: контроль состояния выхода (DC OK) – релейный контакт; функция параллельного подключения для увеличения выходной мощности (Current Sharing); функция удаленного включения-выключения блока питания (Remote Control). Описание функций и условия их использования приведены на рисунках:

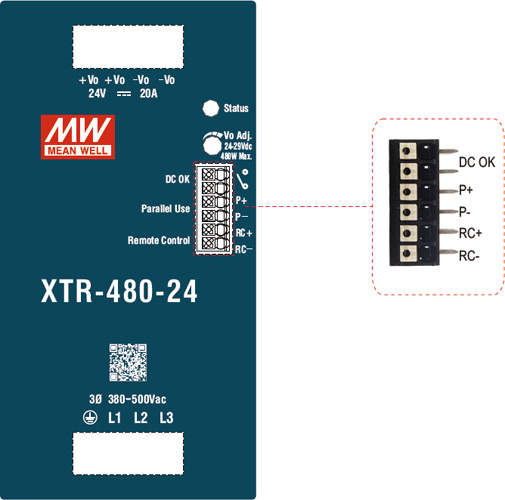

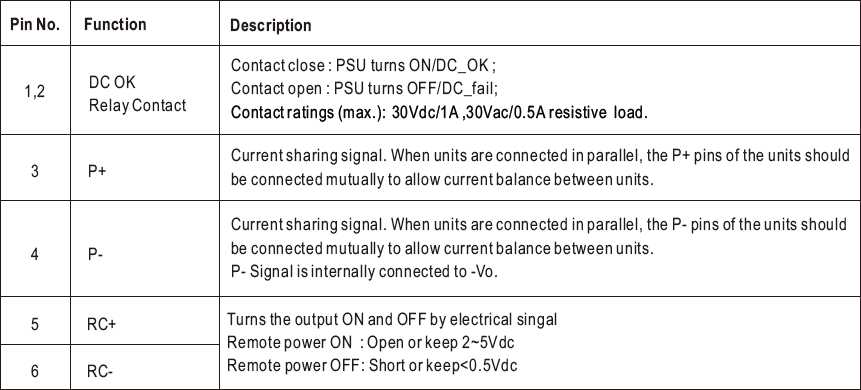

Дополнительный функционал блоков питания XTR-480 Размещение контактов дополнительных функций на блоке питания

Также особенностями источников питания XTR-480 являются: встроенный корректор коэффициента мощности (англ. Power Factor Corrector, PFC); встроенная цепь ограничения выходного тока (constant current limiting circuit) для защиты от перегрузки; расширенный диапазон температуры эксплуатации (от -40 до +85°С, уточнять по графику Derating Curve в Спецификации); категория перенапряжения OVCIII; печатная плата в источнике питания имеет защитное покрытие Conformal Coating; встроены все виды защит - от короткого замыкания, перегрузки, перенапряжения и перегрева.

Одним из интересных нововведений является использование элемента защиты ORing FET ( от англ. ORing Field Effect Transistor) – это полевой транзистор (FET), используемый в качестве элемента защиты. Основная задача такого транзистора – не допустить протекание обратного тока между источником питания и нагрузкой, например, он предотвращает повреждение блока питания от обратной ЭДС при замедлении двигателя или индуктивной нагрузки:

Пример использования ORing FET и максимально допустимое обратное напряжение

Спектр применения источников питания XTR-480 очень широк: блоки питания могут использоваться в системах автоматизации, промышленных установках, в системах безопасности, телекоммуникаций, мониторинга и в других применениях.

Основные технические характеристики и особенности 3-φ AC/DC преобразователей серии XTR-480

• Расширенный диапазон входного напряжения: от 320 до 600В (3φ AC); допускается двухфазное подключение.
• Номинальная выходная мощность в серии: 480Вт.
• Стандартный ряд выходного напряжения: 12, 24, 36, 48В (36В – модели по запросу).
• Встроенный корректор коэффициента мощности (Power Factor Corrector, PFC).
• Сверхмалый пусковой ток (Inrush Current): до 10А.
• Функция параллельного подключения для увеличения выходной мощности (Current Sharing): до 1920Вт (по схеме 3+1).
• Функция удаленного включения-выключения (Remote Control).
• Функция защиты от обратного тока ORing FET.
• Релейный контакт состояния выхода DC OK.
• Класс перенапряжения: OVC III.
• Защитное покрытие печатной платы: PCB Conformal Coating.
• Охлаждение за свет естественной конвекции воздуха.
• Широкий диапазон рабочей температуры: -40...+85°C (уточнять по Derating Curve в Спецификации).
• Все виды защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева.

Более подробно технические характеристики представлены в Спецификации на серию XTR-480. По вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
