Углеродистые резисторы Р1-173 от АО «Ресурс»
Акционерное общество «Ресурс» является ведущим российским предприятием по производству различных типов резисторов. За более чем 58 лет работы в сфере разработки и производства резисторов компания завоевала репутацию надёжного поставщика качественных электронных компонентов.
На сегодняшний день АО «Ресурс» - современное автоматизированное предприятие, разработчик и производитель постоянных резисторов, наборов резисторов, а также СВЧ резисторов, поглотителей. На предприятии освоены технологии производства толстопленочных, металлооксидных, углеродистых и фольговых резистивных слоев. АО «Ресурс» производит резисторы для поверхностного и навесного монтажа.
Ассортимент компании «ЧИП и ДИП» пополнился серией резисторов Р1-173 от АО «Ресурс».

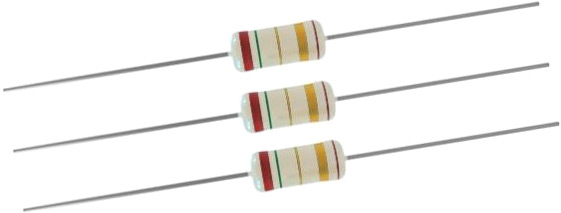

Р1-173 – серия выводных углеродистых резисторов общего применения. Эти резисторы изготавливаются путём нанесения углеродистой плёнки на керамическую подложку, что обеспечивает стабильные характеристики, высокую надёжность и долговечность. Предназначены для эксплуатации в электрических цепях постоянного, переменного и импульсного токов высокого напряжения.
Серия выпускается с диапазоном номинальных сопротивлений по ряду Е24. Имеет рабочий диапазон температур -70°C ~ +155°C. Резисторы Р1-173 изготавливаются в соответствии с техническими условиями ШКАБ.434110.046 ТУ с приемкой «ОТК». Резисторы Р1-173 были разработаны с целью замещения импортных серий выводных резисторов типа CFR (carbon film resistor).
Основные технические характеристики Р1-173
| Тип импортного резистора | Вид резистора | Номинальная мощность рассеяния, Вт | Диапазон номинальных сопротивлений | Допускаемое отклонение сопротивления, % | Предельное рабочее напряжение, В |
|---|---|---|---|---|---|
| CFR-12 | Р1-173-0,16 | 0,167 | От 1 Ом до 10 МОм | ±2% ±5% |
150 |
| CFR-25 | Р1-173-0,25 | 0,25 | 250 | ||
| CFR-50 | Р1-173-0,5 | 0,5 | 350 | ||
| CFR-100 | Р1-173-1 | 1 | 500 | ||
| CFR-200 | Р1-173-2 | 2 | 500 |

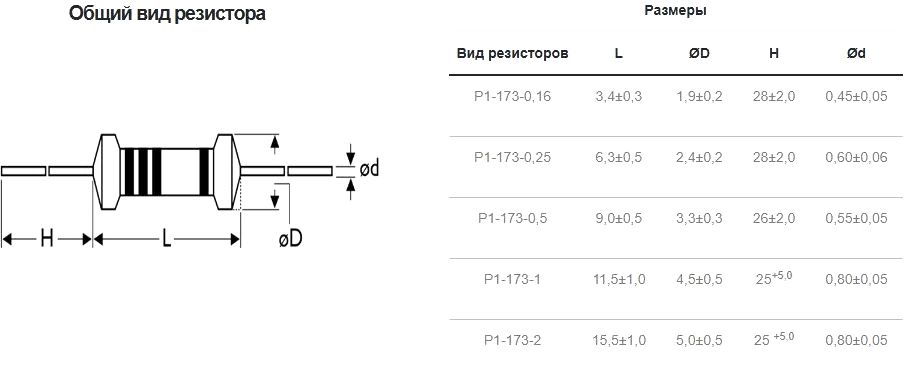

Размеры резисторов серии Р1-173
Преимущества резисторов CFR
- Устойчивость к механическим и термическим нагрузкам.
- Длительный срок службы.
- Компактные размеры.
- Низкая стоимость.
- Легкость пайки вручную или с использованием автоматизированного оборудования.
- Хорошая совместимость с другими компонентами на печатных платах.
- Низкая индуктивность и минимальная паразитная ёмкость, что делает их идеальными для высокочастотных и импульсных схем.
Резисторы Р1-173 (CFR) соответствуют международным стандартам качества и проходят контроль на всех этапах производства. Они устойчивы к воздействию влаги и химически агрессивных сред, а также сохраняют параметры при длительном хранении и эксплуатации.
