Система автономного питания на основе продуктов MEAN WELL

В условиях нестабильного сетевого электропитания и частых перебоях подачи электроэнергии, а также для каких-либо выездных мероприятий становится необходимым портативный источник питания (портативная электростанция) или система автономного питания.

Мобильный накопитель энергии, также известный как портативная электростанция, представляет собой многофункциональное портативное решение для энергоснабжения на основе аккумуляторных батарей, оснащенное различными интерфейсами зарядки и разрядки. Он может обеспечивать питанием ряд электронных и электрических устройств, бытовых приборов и иного оборудования.

Компания MEAN WELL предлагает широкий ряд продуктов, на основе которых можно создать систему автономного питания – инверторы (DC-AC преобразование) и зарядные устройства (AC-DC преобразование). В общем виде система автономного питания выглядит так:

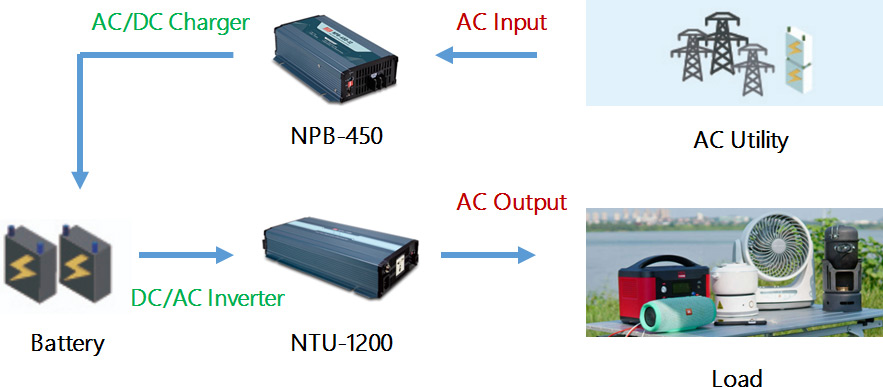

Система автономного питания на основе продуктов MEAN WELL

Для простоты понимания – выход зарядного устройства и вход инвертора параллельно подключены к аккумуляторной батарее (АКБ). Эта схема практически полностью соответствует схеме источников бесперебойного питания двойного преобразования (ИБП), с одним важным отличием – все компоненты системы представляют собой отдельные устройства, что позволяет оптимизировать систему автономного питания под конкретные нужды (ее суммарную мощность) и выбрать наиболее подходящие АКБ.

Как правильно выбрать компоненты системы автономного питания?

1. Важно определить всю подключаемую нагрузку. Минимально это может быть только освещение – светодиодные лампы и светильники (7-8Вт эквивалент одной лампочки накаливания 60Вт, суммарно несколько десятков ватт). Следующий уровень это небольшая бытовая техника – ноутбук, телевизор малой и средней диагонали, зарядные устройства телефонов и планшетов (суммарно несколько сотен ватт). Максимальный уровень – кухонная бытовая техника (холодильник, электрочайник), системы нагрева воды (котлы, бойлеры) и/или электроинструмент (суммарно 1-3 киловатта и выше).

2. Исходя из мощности нагрузки выбирается инвертор серии NTS (автономный) или NTU (с резервированием питания от сети), это серии с «чистой» синусоидой, которые подходят для питания практически любой нагрузки. Мощность инвертора всегда должна быть выше полной суммарной мощности нагрузки и иметь некоторый запас. В случае кухонной бытовой техники и при наличии электродвигателя, то есть там, где есть большие пусковые токи, запас мощности инвертора должен быть в 2-3 раза выше номинальной мощности нагрузки.

Внешний вид инвертора серии NTU-1200

3. Выбирается тип и емкость подключаемых аккумуляторных батарей, например, свинцово-кислотного типа. Компания MEAN WELL рекомендует использовать следующие параметры АКБ исходя из мощности инвертора:

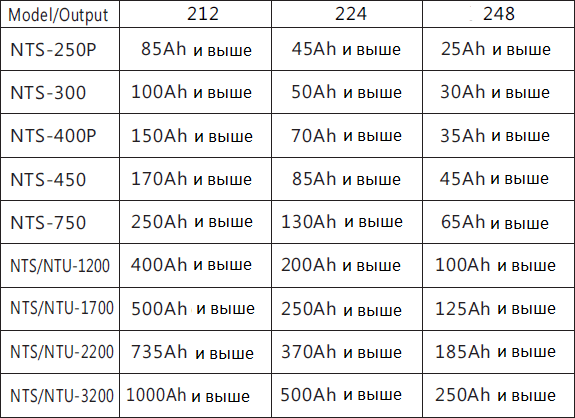

Предпочтительная емкость АКБ для моделей инверторов NTS-NTU

При таких параметрах емкости ток от аккумуляторных батарей будет оптимальным для их разряда как допустимый ток инвертора, и время работы при таком токе будет порядка 3-5 часов. Если требуется заведомо большее время работы нагрузки, то емкость АКБ должна быть увеличена. Также для мощности свыше 1 кВт целесообразно выбирать напряжение системы автономного питания 24 или 48В, в этом случае ток от АКБ будет снижен в 2 или 4 раза, то есть потребуется меньшее сечение провода и так же будут меньше потери на нем:

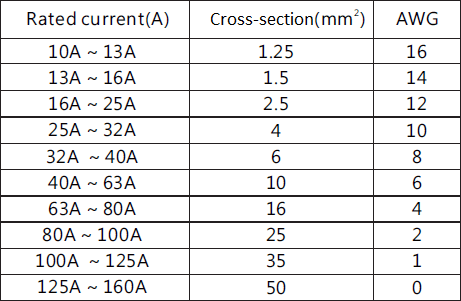

Рекомендуемое сечение кабеля подключения АКБ к инвертору

4. Исходя из выбранной емкости и количества аккумуляторных батарей выбирается зарядное устройство серии NPB для них.

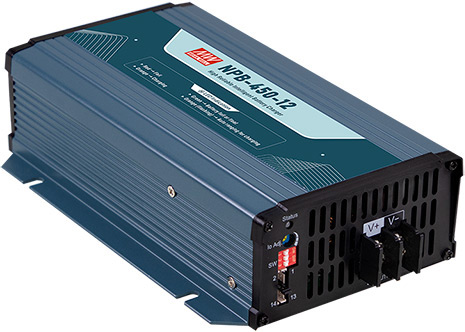

Внешний вид зарядного устройства NPB-450

Компания MEAN WELL рекомендует выбор модели зарядного устройства осуществлять в зависимости от напряжения АКБ (или ее сборки) и суммарной емкости по следующим данным:

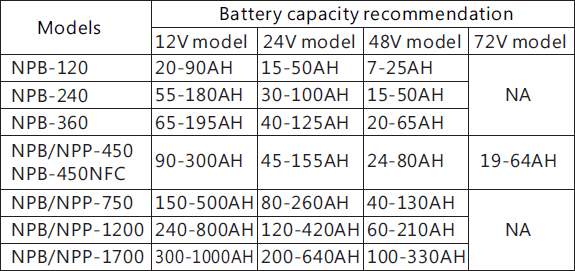

Выбор модели зарядного устройства при заданных параметрах АКБ

5. При желании полученную систему можно дооснастить приборами контроля напряжения, тока, мощности. При этом, по умолчанию, все устройства MEAN WELL обладают всеми необходимыми устройствами контроля и защиты, которые предотвратят возникновение опасной ситуации или выхода из строя АКБ и самих устройств (стоит внимательно ознакомиться с документацией перед использованием). Также все устройства MEAN WELL оснащены светодиодной индикацией, позволяющей понять текущее состояние системы.

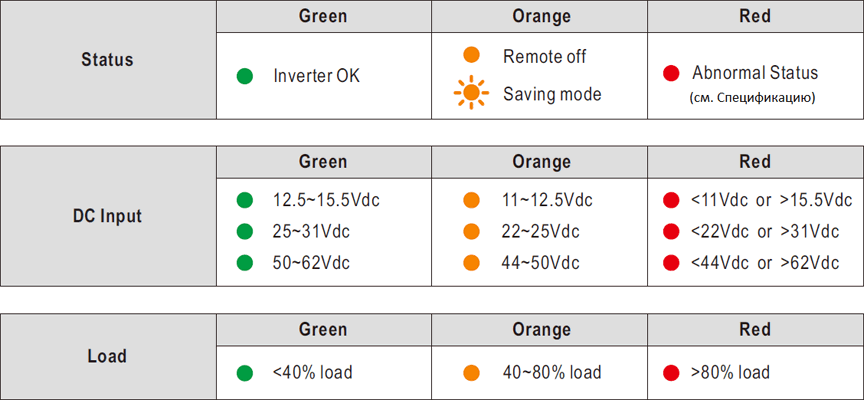

Светодиодная индикация состояния инвертора серии NTS

Полученная система автономного питания может использоваться при временных отключениях электроэнергии или в условиях отсутствия сетевого электропитания, например, путешествия на природе/ кемпинги, офисная работа, обеспечение бытовых приборов энергией и т.д. Ее можно широко использовать в различных домашних условиях или на открытом воздухе для повышения удобства.

Более подробно технические характеристики представлены в Спецификациях на представленные устройства на странице товара, а по вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
