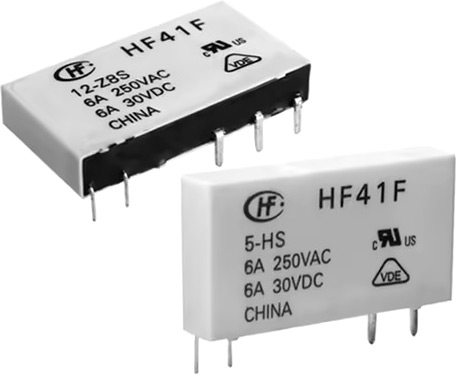

Реле серии HF41F от Hongfa
03.08.2026
Серия HF41F – это сверхминиатюрные силовые реле.
Основные сферы применения: телекоммуникация, офисное оборудование, бытовая техника, автомобильная промышленность, промышленная автоматизация.
Основные особенности серии
- Малый размер: ширина 5мм
- Высокое напряжение пробоя 4кВ (между катушкой и контактами)
- Соответствие стандартам VDE 0700, 0631
- Высокая чувствительность: ~170mW
- Доступны розетки
- Доступны 1 конфигурация типа A и 1 конфигурация типа C
- Соответствует требованиям RoHS
- Габаритные размеры: 28,0 x 5,0 x 15,0 мм
Основные параметры серии реле HF41F
Контакты
| Конфигурация контактов | 1A, 1C |
| Материал контактов | AgSnO2, AgNi |
| Напряжение и ток | 6A 250VAC / 30VDC |
| Максимальное переключаемое напряжение | 400VAC / 300VDC |
| Максимальный переключаемый ток | 6A |
| Максимальная переключаемая мощность | 1500VA / 180W |
Характеристики
| Сопротивление изоляции | 1000MОМ (at 500VDC) | |
| Диэлектрическая прочность | Между катушкой и контактами | 4000VAC 1 min |
| Между открытыми контактами | 1000VAC 1 min | |
| Время работы (при номинальном напряжении) | 8ms max. | |
| Время срабатывания (при номинальном напряжении) | 4ms max. | |
| Виброустойчивость | 10Hz to 55Hz 1mm DA | |
| Влажность | 5% to 85% RH | |
| Температура окружающей среды | -40…+85 | |
| Монтаж | На печатную плату | |
| Вес | Примерно 5g | |
| Конструктив | Герметичный пластик, защищенный от флюса | |
Параметры катушки
| Номинальное напряжение VDC | Максимальное напряжение VDC | Сопротивление катушки, Ом |
| 5 | 7.5 | 147 x (1±10%) |
| 6 | 9.0 | 212 x (1±10%) |
| 9 | 13.5 | 476 x (1±10%) |
| 12 | 18 | 848 x (1±10%) |
| 18 | 27 | 1906 x (1±10%) |
| 24 | 36 | 3390 x (1±10%) |
| 48 | 72 | 10600 x (1±10%) |
| 60 | 90 | 16600 x (1±10%) |
Максимальное напряжение - это напряжение, которое может выдержать катушка реле за короткий промежуток времени.
|
