Расширение ассортимента резисторов SQP
Резисторы SQP — это надёжные и эффективные элементы, которые находят широкое применение в различных сферах электроники и электротехники. Предназначены для эксплуатации в цепях постоянного или переменного тока, обеспечивая ограничение силы тока и распределение напряжения.

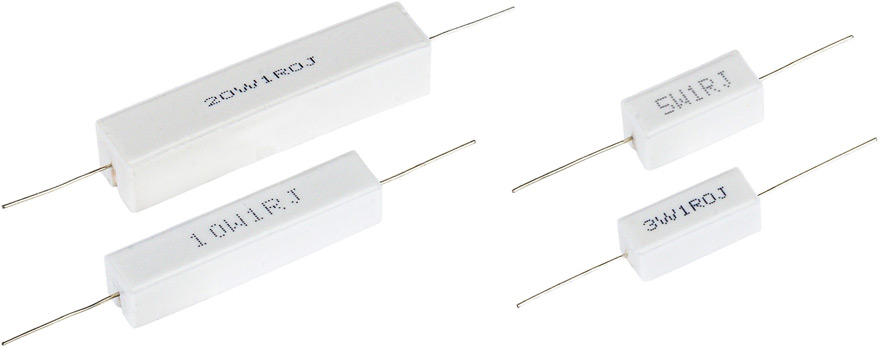

В ассортименте «ЧИП и ДИП» силовые резисторы SQP представлены Тайваньским производителем Thunder Component.
Конструктивно это проволочные резисторы. Обмотка из материала с высоким удельным сопротивлением наматывается на основание из стеклокерамики. Конструкция помещается в керамический корпус (Al2O3). Пространство между резистивным элементом и корпусом заполняется специальным компаундом, который компенсирует увеличение размеров резистивного элемента при его нагреве и тем самым предохраняет керамический корпус резистора от растрескивания.
Такая конструкция позволяет резистору переносить значительные долговременные перегрузки без повреждения корпуса и ухудшения технических характеристик. На торцах резистора размещены гибкие, аксиальные выводы из луженой меди. Монолитная керамическая конструкция резисторов обладает высокими характеристиками огнестойкости, влагостойкости (не менее 1000 ч циклов вкл-выкл при относительной влажности 95% и 40°C) и способностью к самозатуханию. Сопротивление изоляции мощных проволочных резисторов SQP составляет не менее 1000 МОм, диапазон рабочих температур от -55°C до +155°C. Такой широкий диапазон гарантирует надежность работы резистора даже в условиях сильных колебаний температуры окружающей среды.
Ассортимент силовых резисторов серии SQP компании «ЧИП и ДИП» пополнился новыми номиналами для мощностей 5Вт, 10Вт и 20Вт. Добавлены резисторы рассчитанные на мощность 3Вт.
| Серия | Мощность | Диапазон сопротивлений |
Максимальное рабочее напряжение |
Отклонение сопротивления |

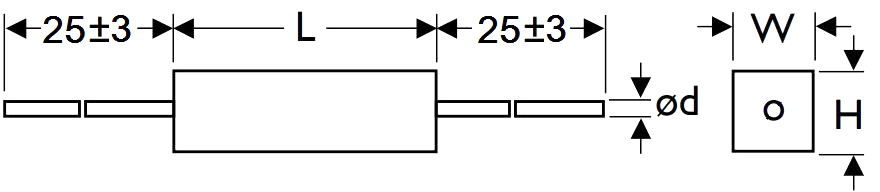

Габаритные размеры |
|||
|---|---|---|---|---|---|---|---|---|
| W±1 | H±1 | L±1.5 | d±0.05 | |||||
| SQP-3 | 3 Вт | 0.1 Ом - 68 кОм | 350 В | ±5% | 8 мм | 8 мм | 22 мм | 0.7 мм |
| SQP-5 | 5 Вт | 0.01 Ом - 68 кОм | 350 В | 10 мм | 6 мм | 22 мм | 0.7 мм | |
| SQP-10 | 10 Вт | 0.1 Ом - 47 кОм | 750 В | 10 мм | 9 мм | 35 мм | 0.7 мм | |
| SQP-20 | 20 Вт | 0.1 Ом - 20 кОм | 1000 В | 14 мм | 12.5 мм | 60 мм | 0.7 мм | |
Резисторы серии SQP находят применение в промышленной электронике, в схемах блоков питания и усилителей, при измерениях в качестве испытательной нагрузки, а также в качестве нагревательных элементов (в частности в видеокамерах наружного видеонаблюдения).
Широкий ассортимент силовых резисторов серии SQP всегда доступен из наличия и под заказ.
