Промышленный RS485 - Ethernet преобразователь на DIN-рейку от Waveshare

В ассортимент поступил многофункциональный промышленный преобразователь 2-CH RS485 TO POE ETH (B) от Waveshare, предназначенный для подключения устройств с интерфейсом RS485 к современным IP-сетям. По сути, это компактный шлюз, объединяющий в себе функции Serial-сервера, промышленного преобразователя протоколов и даже сетевого коммутатора. Благодаря двум независимым портам RS485 и двум портам Ethernet (с поддержкой PoE), он открывает широкие возможности для создания систем удаленного сбора данных, автоматизации и Интернета вещей (IoT).

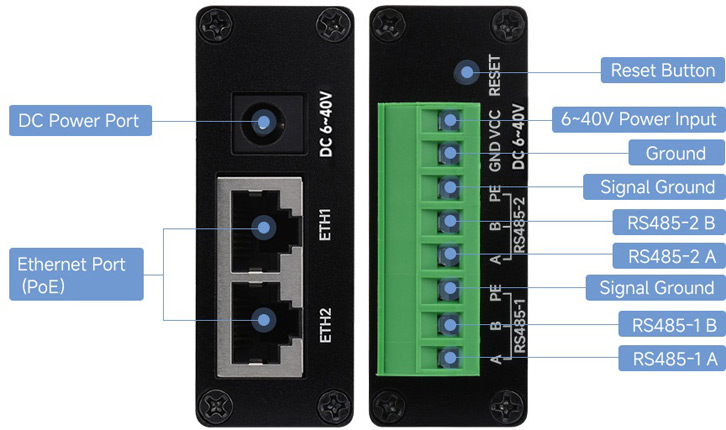

Ключевые особенности Waveshare 2-CH RS485 TO POE ETH (B)

• Два гальванически изолированных порта RS485: могут работать полностью независимо друг от друга, одновременно принимая и передавая данные;
• Питание через Ethernet (PoE): стандарт IEEE 802.3af, нужен только сетевой кабель. Для особо ответственных применений предусмотрено резервирование, если PoE по какой-то причине недоступен, устройство можно запитать через винтовую клемму или через DC-разъем 5.5 мм;
• Каскадирование Ethernet-портов: наличие двух портов Ethernet решает проблему нехватки розеток в промышленных сетях. Один порт можно использовать для подключения самого шлюза к сети, а второй - для подключения другого сетевого устройства (например, PLC или соседнего преобразователя);

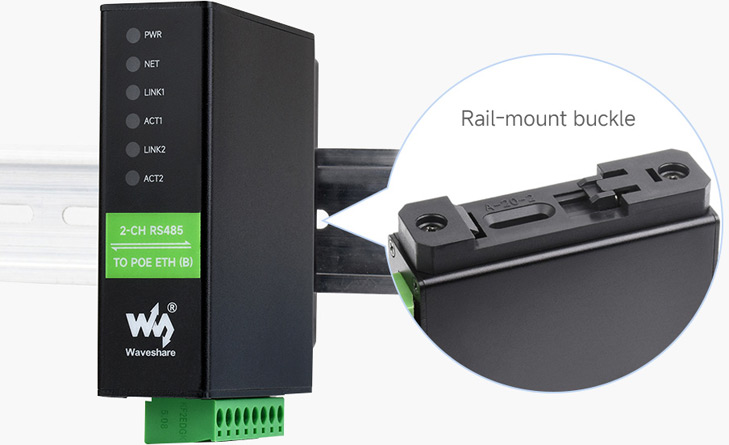

• Промышленное исполнение: устройство в прочном алюминиевом корпусе с возможностью крепления на стандартную DIN-рейку. Это делает его идеальным решением для монтажа в электрощиты и промышленные шкафы автоматизации.

Технические характеристики

• Интерфейсы: RS485 x 2 (клеммник), Ethernet (RJ45) x 2;
• Скорость RS485: 300 ~ 115200 бит/с;
• Биты данных: 5, 6, 7, 8, 9;
• Бит четности: нет, нечетный, четный, Mark, Space;
• Ethernet: 10/100 Мбит/с, защита 2 кВ;
• Питание: PoE (IEEE 802.3af) или 6~45В DC (клемма/разъем);
• Защита: Гальваническая изоляция питания и сигнала, TVS-диоды, самовосстанавливающийся предохранитель;
• Рабочая температура: -40°C ~ +85°C;
• Монтаж: на DIN-рейку.

Программные возможности и режимы работы

• Прозрачный режим (TCP/UDP): Базовая функция. Устройство может работать как TCP-сервер (поддерживает до 30 одновременных подключений) или TCP-клиент (до 7 предустановленных IP-адресов). Поддерживается UDP и UDP Multicast.
• Modbus-шлюз (RTU - TCP): Незаменимая функция для промышленной автоматизации. Устройство конвертирует запросы по Modbus TCP из сети в команды Modbus RTU, уходящие в линию RS485. Поддерживается как простой режим, так и режим накопления данных .
• MQTT и JSON: Это делает устройство готовым решением для IoT. Оно может подключаться к облачным платформам и отправлять данные с приборов в формате JSON по протоколам MQTT, HTTP POST или HTTP GET. Также поддерживается обратное преобразование - из JSON в команды для Modbus или счетчиков электроэнергии (протокол DL/T645) .
• Умные функции: Для обеспечения стабильности и безопасности предусмотрены настраиваемые Heartbeat-пакеты, регистрационные пакеты для идентификации устройства в облаке, поддержка NTP для синхронизации времени и парольная защита TCP-подключений.

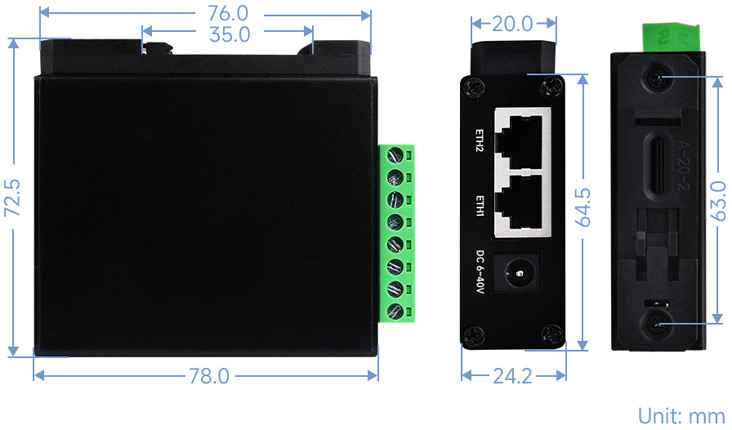

Габаритные размеры
