Промышленные релейные модули Modbus RTU от Waveshare
В современных системах автоматизации, умного дома, диспетчеризации и промышленного IoT критически важна возможность централизованного и надежного управления силовыми нагрузками. Релейные модули, подчиняющиеся стандартному протоколу обмена данными, идеальный фундамент для построения таких систем. В ассортимент поступила линейка надежных релейных модулей от Waveshare с поддержкой протокола Modbus RTU: 8-ми канальные модули (Modbus RTU Relay (B), Modbus RTU Relay (D)), 16-ти канальный модуль (Modbus RTU Relay 16CH) и 32-х канальный модуль (Modbus RTU Relay 32CH).
Ключевые преимущества протокола Modbus RTU
- Последовательный протокол связи, использующий интерфейс RS-485;
- Простота и открытость: протокол публично доступен и легко реализуется;
- Надежность: устойчив к помехам в промышленных условиях;
- Стандартизация: поддержка в большинстве SCADA-систем (Ignition, WinCC, MasterSCADA), ПЛК (Programmable Logic Controller) и ПО для автоматизации (Home Assistant, Node-RED);

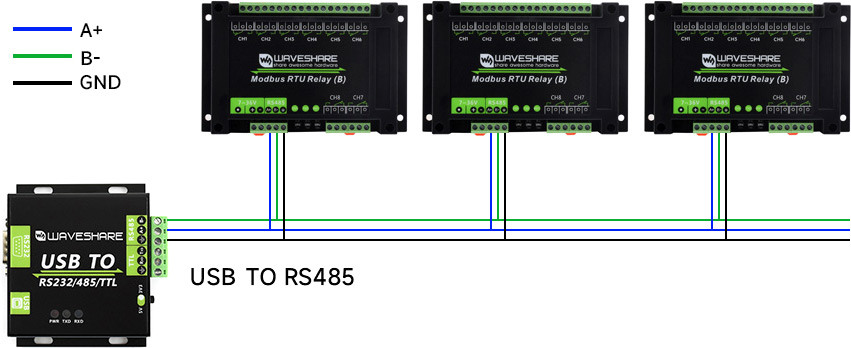

- Масштабируемость: к одной шине RS-485 можно подключить до 247 устройств, используя уникальные адреса.
Сравнение моделей
| Название | Тип реле | Кол-во реле | Цифровые входы | Питание | Размеры, мм |
|---|---|---|---|---|---|
| Modbus RTU Relay (B) | 10A 250VAC/30VDC | 8 | - | 7...36В | 175×90×40 |
| Modbus RTU Relay (D) | 8 | 8 | 7...36В | 175×90×40 | |
| Modbus RTU Relay 16CH | 16 | - | 5В | 200×110×60 | |
| Modbus RTU Relay 32CH | 32 | - | 7...36В | 300×110×60 |
Релейные модули Waveshare выступают в роли Modbus-ведущих (Master), принимая команды на включение/выключение и возвращая статус своих выходов. Все модули имеют гальваническую развязку RS-485 для защиты контроллера от помех и винтовые клеммы для подключения питания, нагрузки и шины данных.
Интеграция и программное обеспечение
- Для работы модулей достаточно любого контроллера с поддержкой Modbus RTU (Arduino + Shield RS-485, Raspberry Pi с конвертером USB-RS485, промышленный ПЛК);
- Для тестирования и настройки рекомендуются утилиты типа Modbus Poll или qModMaster;
- В системах умного дома (Home Assistant) модули легко интегрируются через стандартный компонент Modbus;
- Для промышленной автоматизации драйвер Modbus RTU есть в любом SCADA-пакете.
Компания «ЧИП и ДИП» - официальный дистрибьютор Waveshare International Limited.
На сайте «ЧИП и ДИП» представлен широкий ассортимент продукции Waveshare. Список товарных групп с продукцией Waveshare представлен в разделе дистрибуции.
