Промежуточные реле серии РП-22 и РП-25 от EKF

На складе «ЧИП и ДИП» промежуточные реле серии РП-22 и РП-25 от производителя EKF.

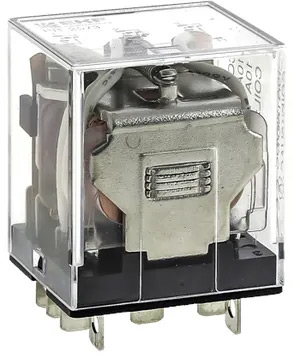

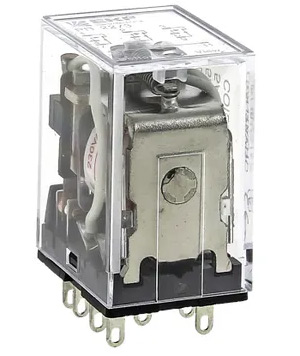

Реле промежуточные серии РП-22 и РП-25 EKF PROxima являются комплектным коммутационным оборудованием, рассчитанным на токи до 10А. Реле серии РП-22 и РП-25 могут крепиться на 35мм монтажную DIN-рейку при использовании модульных разъемов серий РМ-22 и РМ-25 соответственно. На модульном разъеме располагаются зажимы выводов, переключающих контактов и катушки. Возможна коммутация алюминиевым и медным проводом.

Особенности реле

• Серебросодержащие контакты, значительно увеличивающие срок службы устройства
• Высокое значение номинального тока контактов (возможность использования в цепях до 10А)
• Меньшие габаритные размеры по сравнению с отечественными аналогами
• Возможность крепления на DIN-рейку (за счет использования модульных разъемов РМ)
• Разъёмы РМ22 подходят только к промежуточным реле РП-22
• Разъёмы РМ25 подходят только к промежуточным реле РП-25
• Любое рабочее положение в пространстве

Технические характеристики серии РП-22 и РП-25

• Коммутационная износостойкость, кол-во циклов 100 000
• Механическая износостойкость, кол-во циклов 10 000 000
• Степень защиты IP40
• Климатическое исполнение УХЛ4
• Номинальное напряжение катушки, В 12; 24; 230
• Номинальный ток контактов, А 5; 10
• Минимальное напряжение срабатывания контактов реле, % 80 от Uном
• Количество групп переключающих контактов 3, 4
• Напряжение пробоя между соседними контактами, В 1000
• Напряжение пробоя между контактами и катушкой, В 1500

Типовые схемы подключения

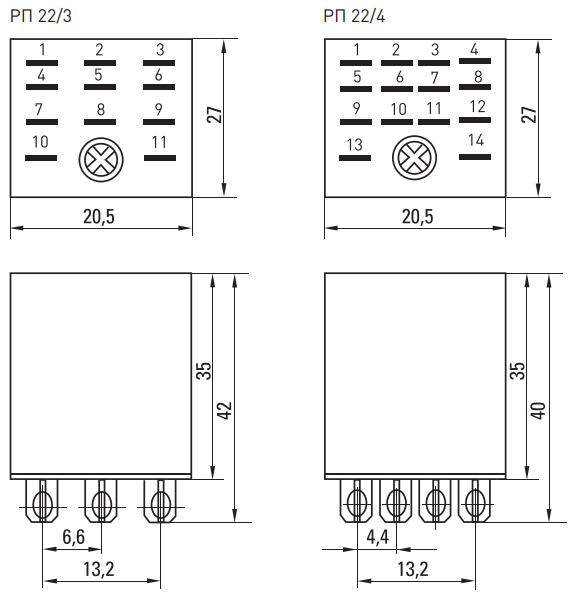

Чертежи cерии РП-22

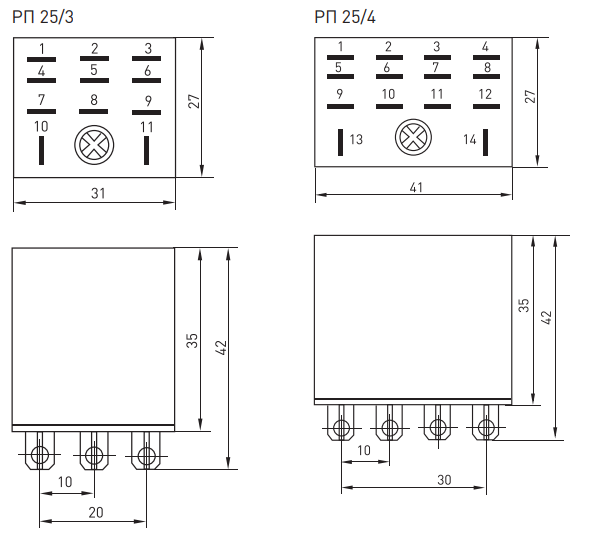

Чертежи серии РП-25
