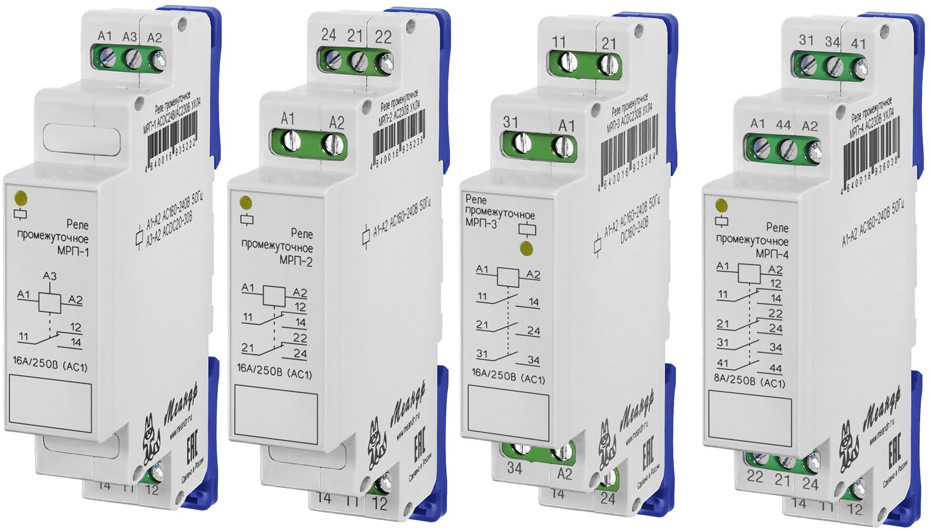

Промежуточные реле серии МРП от Меандр

Реле промежуточные (вспомогательные) моделей МРП-1, МРП-2, МРП-2-1, МРП-3, МРП-4 предназначены для гальванической развязки между силовыми цепями и цепями управления или дистанционного включения нагрузки путём подачи управляющего напряжения на вход реле.

Реле выпускаются в унифицированном пластмассовом корпусе с передним присоединением проводов питания и коммутируемых электрических цепей. Крепление осуществляется на монтажную рейку-DIN шириной 35мм (ГОСТ Р МЭК 60715-2003) или на ровную поверхность. Конструкция клемм обеспечивает надёжный зажим проводов сечением до 2.5мм². На лицевой панели прибора расположен индикатор состояния контактной группы и схема подключения.

Переключение контактов реле осуществляется подачей управляющего напряжения на контакты питания, при этом на лицевой панели загорается индикатор включения реле.

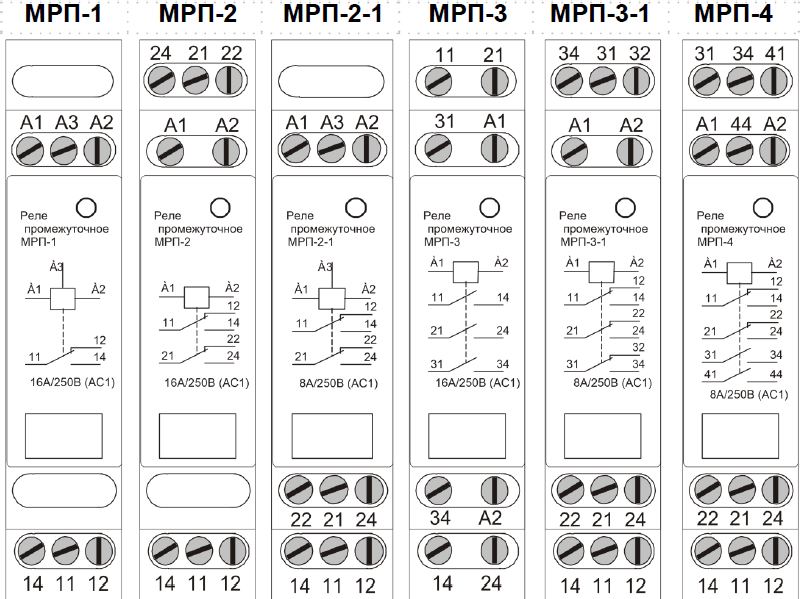

Для реле с напряжением питания ACDC24В / AC230В напряжение AC230В подаётся на клеммы А1-А2, а напряжение AC24В или DC24В - к клеммам А2-А3 без соблюдения полярности.

Для реле с одним напряжением питания - питание подаётся на клеммы А1-А2.

Важно! Минимальное расстояние между аналогичными приборами при установке на DIN-рейку должно быть не менее 5 мм.

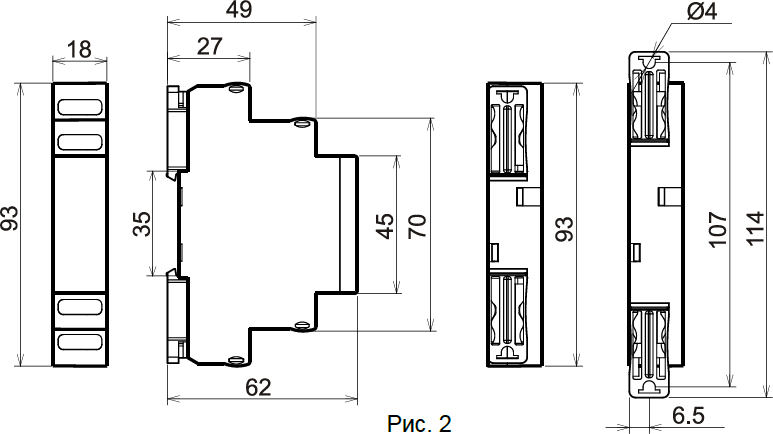

Габаритные размеры
