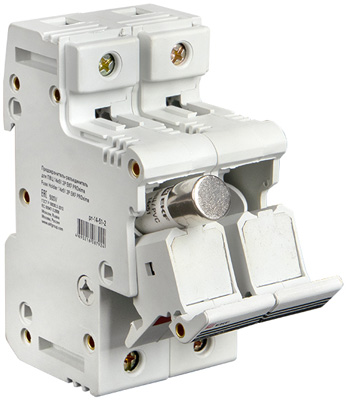

Предохранители-разъединители серии PROxima для ПВЦ от EKF
На складе «ЧИП и ДИП» в наличии и на заказ широкий ассортимент предохранителей-разъединителей серии PROxima и керамических предохранителей ПВЦ к ним.
Предохранитель-разъединитель с плавкой вставкой защищает электрические сети и приборы от последствий коротких замыканий и перегрузок. Отличительной особенностью от автоматических выключателей является именно наличие плавкой вставки ПВЦ (или любой иной с соответствующими параметрами).
Принцип работы прост – если перегрузочный ток выйдет за предел максимально допустимого значения или в цепи произойдет короткое замыкание, одноразовая деталь (плавкая вставка), не рассчитанная на столь высокие токи, перегорает, вследствие чего цепь размыкается. После каждого случая отработки разъединителя, вставка подлежит замене на исправную. О том, что элемент вышел из строя, сообщает горящая сигнальная лампа на разъединителе.
Предохранители-разъединители серии PROxima с вставками типа ПВЦ обладают следующими достоинствами:
- Наличие светового индикатора, указывающего на то, что произошло превышение максимального значения перегрузки или короткое замыкание.
- Несложный процесс смены вышедшей из строя перегоревшей детали.
- Наличие возможности произвести опломбировку аппарата для контроля несанкционированного доступа.
- Простая установка на DIN-рейку.
Плавкие вставки ПВЦ доступны в трех типоразмерах 10×38 мм, 14×51мм, 22×58мм с номинальными токами от 1А до 125А.
Под каждый типоразмер ПВЦ своя модель предохранителя-разъединителя. При этом устройства выпускаются с разным количеством полюсов — 1P, 2P, 3P.
| Вид | Кол-во полюсов | Артикул | Номинальное напряжение, В | Номинальная частота, Гц | Максимальная рассеиваемая мощность, Вт |
|---|---|---|---|---|---|
 |
1P | pr-10-38-1 | 500 | 50 | 3 |
| pr-14-51-1 | 5 | ||||
| pr-22-58-1 | 9,5 | ||||
 |
2P | pr-10-38-2 | 3 | ||
| pr-14-51-2 | 5 | ||||
| pr-22-58-2 | 9,5 | ||||
 |
3P | pr-10-38-3 | 3 | ||
| pr-14-51-3 | 5 | ||||
| pr-22-58-3 | 9,5 |
Предохранители-разъединители имеют климатическое исполнение УХЛ3, что позволяет использовать прибор в районах с умеренным и холодным климатом в крытых помещениях без температурной регуляции, с естественной вентиляцией и незначительным наличием пыли.
Предохранители-разъединители используют в системах защиты силовых электрических линий, электрического оборудования, применяемого в быту и на производствах. Они устанавливаются в вводно-распределительных устройствах ВРУ, шкафах распределительных силовых ШРС, распределительных панелях ЩО-70.
