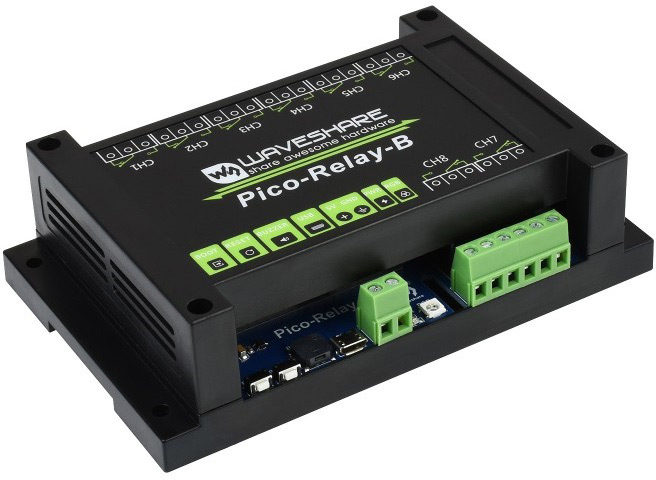

Pico-Relay-B - релейный модуль для управления мощной нагрузкой с помощью Raspberry Pi Pico
Платформа Raspberry Pi Pico отлично справляется с логикой, датчиками и интерфейсами, но напрямую управлять сетевыми устройствами не может. Чтобы безопасно и надёжно коммутировать мощную нагрузку, нужен промежуточный модуль с реле. Одно из самых удобных готовых решений Pico-Relay-B от Waveshare - это промышленный 8-канальный модуль реле, разработанный специально для платформы Raspberry Pi Pico.
Устройство выделяется наличием встроенной гальванической развязки питания и оптопарной изоляцией, что обеспечивает высокую надежность и защиту платформы Pico от помех со стороны высоковольтных цепей. Модуль выполнен в виде платы расширения в ABS-корпусе с возможностью крепления на DIN-рейку, что делает его идеальным решением для промышленной автоматизации, систем умного дома и DIY-проектов.

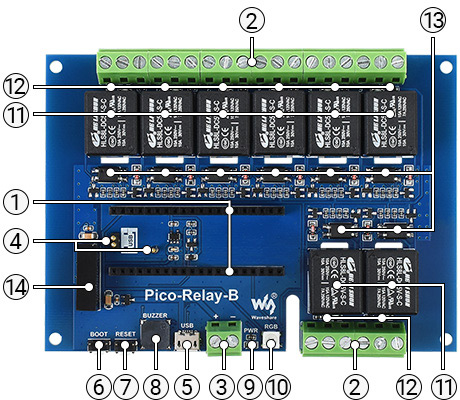

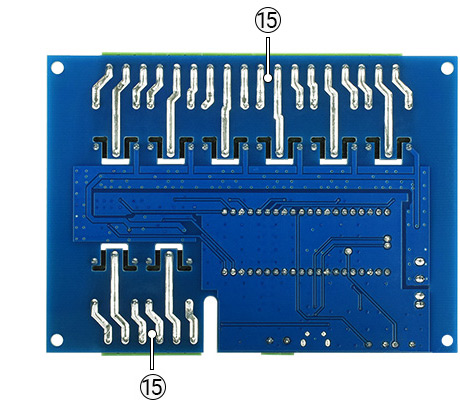

Компоненты платы
- Разъем для подключения Raspberry Pi Pico
- Винтовые клеммы реле
- Винтовая клемма источника питания 5В
- Pogo пины
- Порт USB
- Кнопка BOOT
- Кнопка RESET
- Пассивный зуммер
- Индикатор питания
- RGB светодиод WS2812
- Реле 10А 30VDC/250VAC, 1NO 1NC
- Индикаторы работы реле
- Оптопары
- Изоляция источника питания
- Утолщенные дорожки PCB
Ключевые особенности
- Удобное подключение на плату Raspberry Pi Pico;
- 8 независимых каналов;
- Двойная изоляция;
- Промышленный дизайн с поддержкой крепления на стандартную DIN-рейку;
- Удобство отладки: выведены наружу порт Micro USB и кнопка BOOT;
- Программная поддержка: C/C++ и MicroPython;
- Дополнительная периферия: индикатор питания, программируемый RGB-светодиод (WS2812) и пассивный зуммер, управляемые через отдельные GPIO.

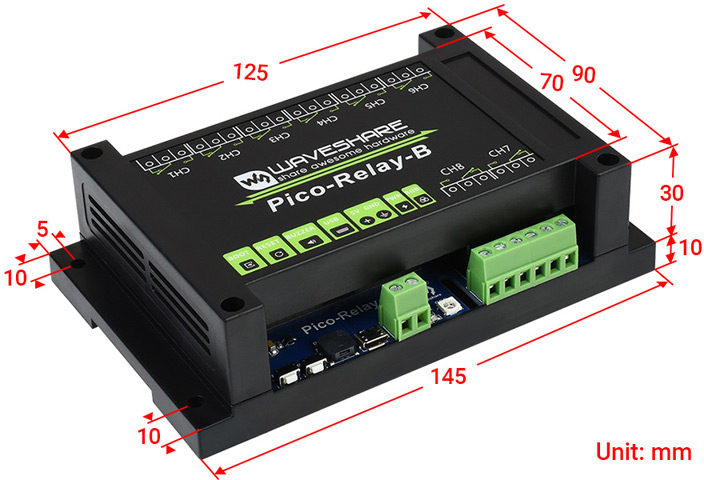

Габаритные размеры модуля
