NGE65E – мощные сетевые адаптеры от MEAN WELL

Одним из наиболее распространённым классом устройств электропитания являются сетевые адаптеры. Сетевые адаптеры представляет собой отдельные блоки питания – AC/DC преобразователи, предназначенные для питания различных устройств напряжением постоянного тока. Их отличают возможность подключения в сеть электропитания – напрямую в розетку или через стандартные сетевые шнуры питания, защита от поражения пользователей по требованиям стандартов и стандартизированный выход – как по параметрам питания (напряжение и ток), так и по типу выходного разъема.

Сетевой адаптер серии NGE65E является AC/DC преобразователем (блоком питания), изготовленным в виде готового устройства в пластиковом корпусе со встроенной евровилкой. Сетевой адаптер NGE65E предназначен для подключения в сеть электропитания 230В переменного тока европейского стандарта c подключением непосредственно в розетку – что является отличительной особенностью этой серии.

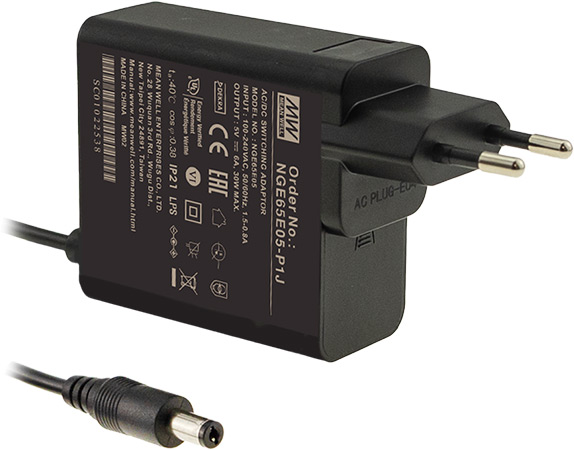

Внешний вид сетевого адаптера серии NGE65E

Адаптеры серии NGE65E имеют номинальную мощность 65Вт, что позволяет их отнести к блокам питания средней мощности. Сетевые адаптеры рассчитаны на использование в электросети в полном диапазоне напряжений от 80 до 264В переменного тока. Выходное напряжение кодируется в модели сетевого адаптера из ряда значений: 5, 9, 12, 15, 18, 24, 48В постоянного тока (модели с выходом 5, 9, 18, 48В доступны по запросу).

Отличительной особенностью сетевых адаптеров серии NGE65E также является сертификация по требованиям безопасности для медицинского применения. Главным отличием сетевых адаптеров для медицинской техники от всех остальных адаптеров является повышенный уровень безопасности, который выражается в создании дополнительных физических барьеров для протекания электрического тока с контролируемым значением электрической прочности и допустимым уровнем тока утечки. Сетевые адаптеры NGE65E соответствуют 2xMOPP (средства защиты пациента MOPP, англ. Means of Patient Protection) и обеспечивают высочайший уровень защиты.

Сетевые адаптеры NGE65E относятся к типу назначения BF (BF rated) – оборудование, имеющее непосредственный контакт с телом пациента, например, оборудование диагностики. Тип назначения использования вместе с уровнем защиты пациентов и персонала от риска поражения электрическим током указан в Спецификации в виде специального обозначения:

Маркировка назначения использования серии адаптеров NGE65E

Блоки питания серии NGE65E имеют узкий корпус (30 мм) из негорючего пластика 94V-0, встроенную вилку для подключения в евророзетку, класс II защиты от поражения электрическим током (без заземляющего контакта), малое собственное потребление (<0.075Вт), энергоэффективность уровня V. Сетевые адаптеры имеют все основные защиты от выхода из строя – от короткого замыкания, перегрузки, перенапряжения. Выходной разъем P1J имеет типовые габаритные размеры 5.5х2.1 мм (DC разъем) и стандартное назначение контактов – плюсовой внутренний вывод.

Выходной разъем и назначение выводов

По совокупности характеристик и свойств сетевые адаптеры серии NGE65E можно использовать для питания широкого спектра медицинского оборудования, а также устройств и приборов бытового назначения с повышенными требованиями по безопасности, телекоммуникационного оборудования, офисного и промышленного назначения и др.

Основные технические характеристики и особенности сетевых адаптеров серии NGE65E

• Диапазон входного напряжения: 80…264В (AC); 113…370В (DC).
• Стандартный ряд значений выходного напряжения: 5, 9, 12, 15, 18, 24, 48В (в зависимости от серии).
• Номинальная выходная мощность: 65Вт.
• Защита по стандарту BS EN/EN60601-1 (Medical safety approved): 2xMOPP.
• Температурный диапазон эксплуатации: -30°С…+70°С.
• Очень низкий ток утечки: <100uA.
• Малое собственное потребление.
• Полностью закрытый пластиковый корпус.
• Стандартный набор защит: от короткого замыкания, от перегрузки, перенапряжения.
• Сертификация для медицинского применения: TUV BS EN/EN60601-1, BS EN/EN60601-1-11.

Более подробно технические характеристики представлены в Спецификации на серию сетевых адаптеров NGE65E на странице товара, а по вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
