Повышенная пиковая выходная мощность в сериях SDR от MEAN WELL

Для применений, где нагрузка имеет большие пусковые токи, важно правильно выбрать источник питания с учетом этой особенности. Блок питания, выбранный по номинальной мощности нагрузки, как правило, не успевает запустить такую нагрузку и источник питания уходит в защиту. Поэтому для таких случаев приходится использовать блок питания с большим запасом по мощности, что является неоптимальным выбором. Серии источников питания на DIN рейку, имеющих повышенную пиковую мощность (в течение небольшого промежутка времени), являются серии SDR.

Блоки питания серий SDR представляют собой AC/DC преобразователи с креплением на DIN рейку, с выходным напряжением из стандартного ряда – 12, 24, 48В постоянного тока, номинальной мощностью 75, 120, 240, 480 и 960Вт. Одной из отличительных особенностей этих серий является повышенная выходная мощность – до 130-150% от номинальной, для применения с нагрузками с выраженными пусковыми токами.

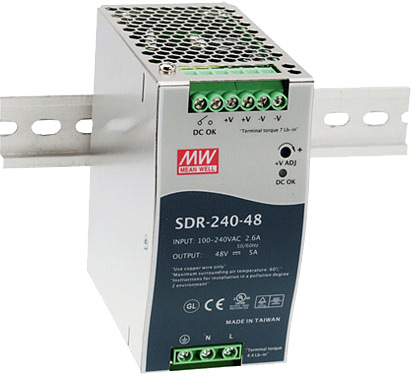

Внешний вид блоков питания серий SDR

Блоки питания серий SDR имеют встроенный корректор коэффициента мощности (Power Factor Corrector, PFC, кроме серии SDR-75), встроенную цепь ограничения выходного тока (constant current limiting circuit) с уровнем ограничения тока 150-170% (в зависимости от серии) в течении 2-3 секунд, основные виды защиты: от короткого замыкания, перегрузки, перенапряжения, перегрева. Все блоки питания серии SDR охлаждаются за счет естественной вентиляции. Допустимая пиковая выходная мощность и ее длительность представлена в Спецификации:

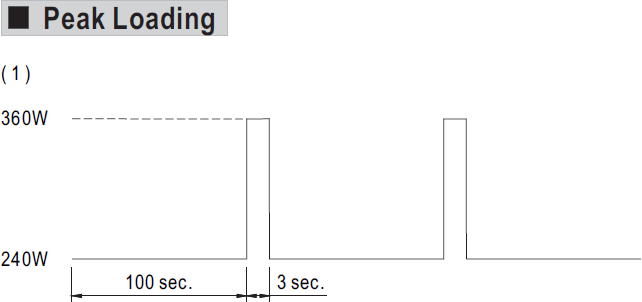

Допустимая пиковая мощность на примере SDR-240

Блоки питания серий SDR предназначены для использования с нагрузками с выраженными пусковыми токами, а также в системах, требующих высокой производительности и минимальных потерь – промышленные станки и роботы, устройства промышленной автоматизации, диагностические устройства и лабораторные приборы, телекоммуникационное оборудование и другие.

Основные технические характеристики и особенности блоков питания серий SDR

• Расширенный входной диапазон напряжения: 88…264В (AC), 124…370В (DC) – все серии, кроме SDR-960 (180-264В AC, 254-370В DC).
• Номинальная выходная мощность (по сериям): 75, 120, 240, 480, 960Вт.
• Выходное напряжение: 12, 24, 48В.
• Высокая эффективность: до 94%.
• Встроенный корректор коэффициента мощности (Power Factor Corrector), кроме серии SDR-75.
• Встроенная цепь ограничения выходного тока (constant current limiting circuit) 150-170% от номинального уровня тока в течение 2-3 секунд.
• Защита: от короткого замыкания, перегрузки, перенапряжения, перегрева.
• Расширенный температурный диапазон эксплуатации: от -30°С до +70°С.
• Охлаждение за счет естественной вентиляции.
• Светодиодный индикатор работы.

Более подробно технические характеристики представлены в Спецификациях на блоки питания серий SDR, а по вопросам, связанным с выбором и использованием продукции компании MEAN WELL, следует обращаться по адресу электронной почты Meanwell@chipdip.ru.
