Эксплуатация источников питания MEAN WELL в различных условиях окружающей среды

Выбор источника питания с учетом условий эксплуатации по температуре окружающей среды (в месте размещения источника питания) и влажности является залогом его надежной и продолжительной работы с соблюдением технических характеристик и параметров. Поэтому важно как учитывать условия окружающей среды, так и, при необходимости, использовать дополнительные решения для их улучшения с учетом рекомендаций компании MEAN WELL.

Одной из основных характеристик по окружающей среде является допустимый температурный диапазон работы источника питания (Working Temp.), который всегда приводится в Спецификации на источник питания. Пояснения приводятся на специальном графике зависимости выходной мощности от температуры (Derating Curve):

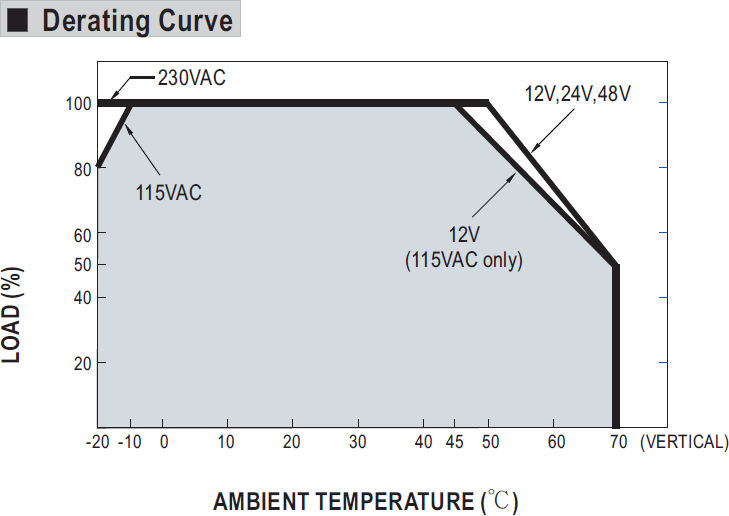

График зависимости выходной мощности от температуры на примере серии NDR-120

Как видно из графика, при эксплуатации источника питания в пограничных условиях температуры (при очень низкой или, наоборот – очень высокой температуре) максимальная мощность нагрузки должна быть снижена. На примере источников питания серии NDR-120 максимальная мощность нагрузки не должна превышать 50% от номинального уровня мощности при температуре (в месте размещения блока) близкой к +70°С. Важно подчеркнуть, что указана не просто уличная температура окружающей среды, а именно температура в месте размещения источника питания и вокруг него. За счет собственного нагрева блока питания, в месте размещения температура будет всегда выше, и иногда значительно выше, чем уличная температура и разница может достигать десятки градусов Цельсия.

Для эксплуатации импульсных источников питания при низких температурах (ниже нуля по Цельсию) есть ряд рекомендаций производителя:

• Предпочтительным режимом работы источника питания при отключенной нагрузке является режим ожидания, то есть подается внешнее питание на блок питания, а нагрузка отключена от выхода. В этом случае источник питания будет работать на холостом ходу и обогревать сам себя.
• Можно использовать внешний нагреватель для повышения температуры в месте размещения источника питания.
• Также предпочтительно уменьшить мощность нагрузки на выход.

Одним из важных условий для соблюдения технических характеристик и лучшего охлаждения источника питания является его правильное размещение. Так, блоки питания для установки на DIN рейку (например, серии HDR) обязательно должны быть установлены непосредственно на DIN рейку соответствующей ширины – только в этом случае будет обеспечена надлежащая вентиляция и охлаждение источника питания. Недопустимые способы размещения производитель указывает в документации:

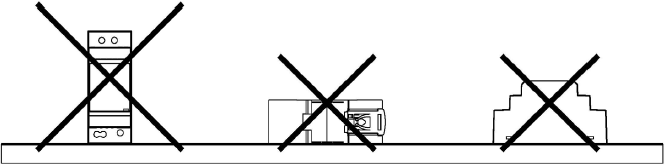

Недопустимые способы размещения блоков питания на DIN рейку

Источники питания корпусного типа, например популярных серий LRS или серий RS допускается устанавливать вертикально (на ребро), но при условии, что с трех оставшихся сторон будет предусмотрено дополнительное место для движения потока воздуха. Аналогичное требование для системы питания из нескольких блоков – между ними также должно быть дополнительное место для вентиляции:

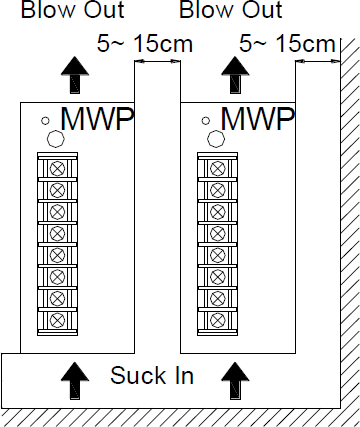

Условия размещения источников питания корпусного типа для лучшего охлаждения

Общие рекомендации MEAN WELL для обеспечения наилучшего охлаждения источников питания в процессе работы:

• Каждый блок питания должен устанавливаться в местах с надлежащей вентиляцией, например, устанавливаться в местах с хорошей вентиляцией или внутри корпусов с вентиляционным отверстием вверху.
• Правильное направление и расположение установки, то есть предпочтительно, чтобы вентиляционные отверстия были направлены вверх (так как нагретый воздух всегда поднимается вверх).
• Каждый блок питания должен иметь соответствующий радиатор (пример: если в импульсном источнике питания в качестве радиатора используется корпус, то следует убедиться, что корпус плотно прилегает к металлической поверхности системы).
• При одновременной работе нескольких источников питания необходимо, чтобы между ними было достаточно места. В зависимости от величины выходной мощности расстояние должно быть от 5 до 15 см.
• Использование принудительного воздушного потока может эффективно улучшить рассеивание тепла. Например, можно добавить вентилятор и установить его в нижней части системы, чтобы обеспечить тягу входного потока воздуха. Или можно установить его в верхней части системы для вытяжки нагретого воздуха.

Более подробно технические характеристики и условия эксплуатации источников питания в зависимости от температуры и влажности представлены в Спецификации на странице товара. Для консультирования или уточнения информации по источникам питания MEAN WELL можно обращаться по адресу электронной почты Meanwell@chipdip.ru.
