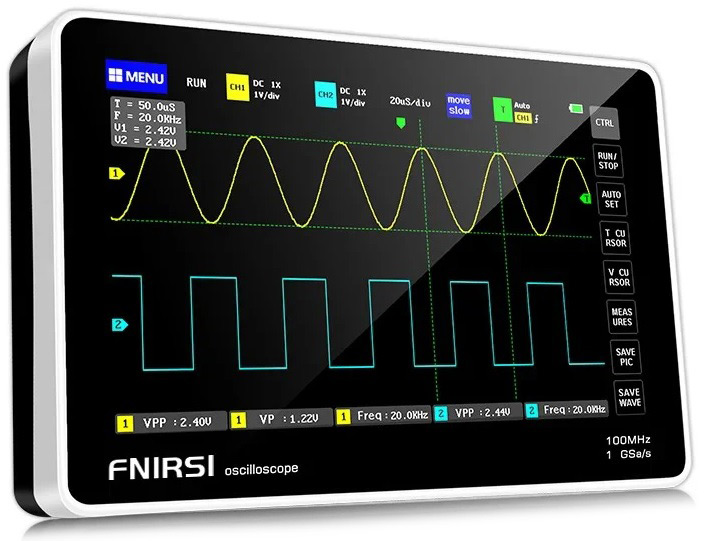

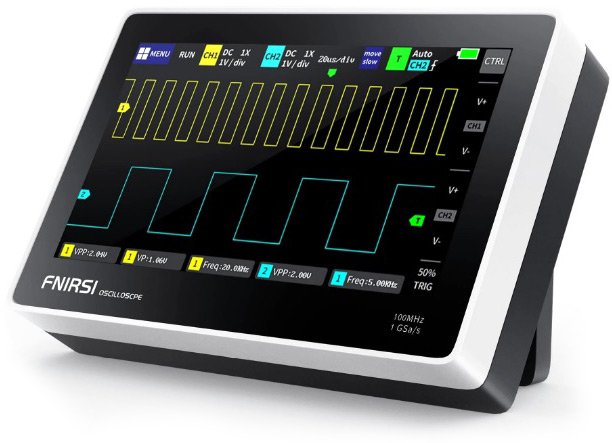

Планшетный осциллограф FNIRSI 1013D 2x100МГц
На складе «ЧИП и ДИП» планшетный осциллограф FNIRSI 1013D.
FNIRSI 1013D - двухканальный осциллограф, предназначенный для исследований, разработок и технического обслуживания в широких областях применения. Осциллограф имеет частоту дискретизации 1 GSA/S в режиме реального времени и полосу пропускания 100 МГц на канал. Он поддерживает различные режимы запуска (одиночный / обычный / автоматический) и может работать при напряжении до 400 В со встроенной защитой от высокого напряжения.
7-дюймовый сенсорный экран с разрешением 800x480 пикселей обеспечивает простое управление с помощью функции AUTO, достаточно нажатие одной клавиши для быстрого отображения формы сигнала. В приборе реализованы такие удобные функции, как измерение курсора, определение пиков.
Встроенное хранилище объемом 1 ГБ для хранения до 1000 скриншотов и сигналов. Осциллограф также поддерживает подключение по USB для обмена данными, а его аккумулятора емкостью 6000 мАч работает до 4 часов без подзарядки, а также он может продолжать работать во время зарядки.
Основные параметры
- Количество каналов - 2
- Полоса пропускания - 100MHz
- Частота дискретизации - 1GSa/s
- Глубина памяти - 240 Kbit
- Вертикальная чувствительность 50mV-500V
- Режим запуска - Single / Normal / Auto
- Испытательное напряжение 1X:40V 10X:400V
- Экран 7 дюймов 800*480, touch screen
- Батарея 6000mah Lithium Battery
- Зарядка Type-C 5V 2A/3A/4A
Особенности

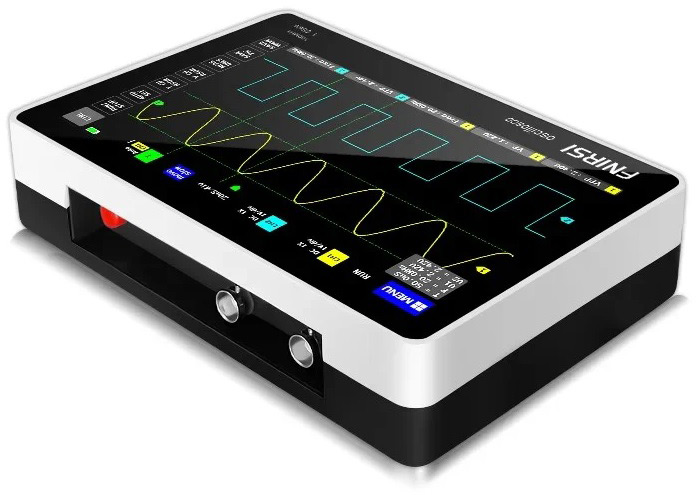

Благодаря 2 входным каналам и входному сопротивлению 1 МОм, он может измерять две разные группы сигналов одновременно. Группы входных сигналов могут быть сравнены для анализа и исследований.
Интеллектуальная защита
Оба входных канала имеют встроенные модули защиты от высокого напряжения, которые могут выдерживать входное напряжение до 400 В. Не беспокойтесь о возгорании осциллографа, даже без использования 10X делителя напряжения.
Автоматическая регулировка с помощью одной кнопки
Нет необходимости в утомительной ручной настройке, в этой модели автоматическая настройка одной кнопкой; встроенный эффективный алгоритм управления, высокая точность настройки, скорректированная форма сигнала отображается в центре экрана (при активации двух каналов, форма сигнала канала 1 находится в верхней половине окна, а форма сигнала канала 2 в нижней половине окна). Для автоматической настройки амплитуды сигнала от пика до пика, напряжением 1В требуется всего 1 секунда, а для некоторых обычных настольных осциллографов может потребоваться около 5 секунд. Чем больше амплитуда измеряемого сигнала, тем короче время, необходимое для регулировки.

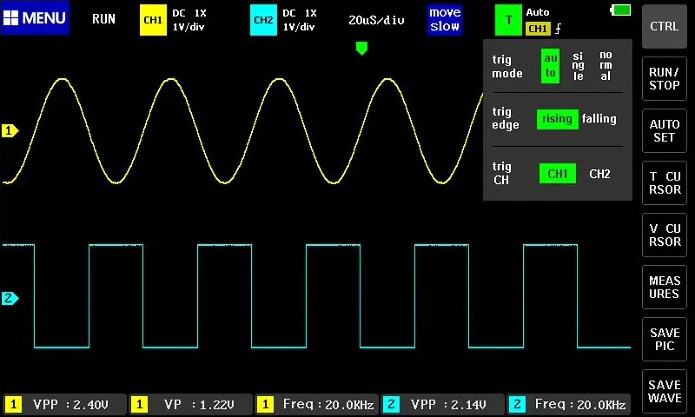

Функции запуска
Осциллограф имеет три режима запуска: автоматический, одиночный и обычный.
Одиночный режим запуска проверяет внезапные непериодические сигналы прерывания, такие как импульсы зажигания в автомобиле.
Обычный режим запуска проверяет непериодические цифровые логические сигналы, такие как инфракрасные сигналы дистанционного управления.
Автоматический режим запуска проверяет циклические аналоговые сигналы, такие как синусоидальные сигналы.

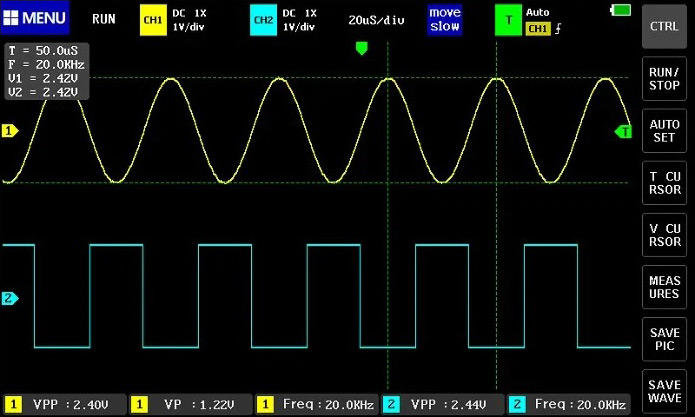

Ручное измерение курсора
Когда тестовый сигнал слишком зашумлен или содержит прямоугольные волны с всплесками, автоматически измеряемые параметры системой, изменяются и становятся неточными, поэтому вам необходимо вручную считывать амплитуду или период сигнала, чтобы рассчитать его пик, пиковое значение и частоту. При использовании функции курсора становится очень легко вручную считывать значение. Нет необходимости считывать фоновые единицы измерения масштаба и количество, и вы можете напрямую получить значение от пика к пику и частоту без преобразования.
