Новинка от Epcos - токоизмерительные трансформаторы серии B82801A1

11.03.2020
Новинка от Epcos- токоизмерительные трансформаторы серии B82801A1

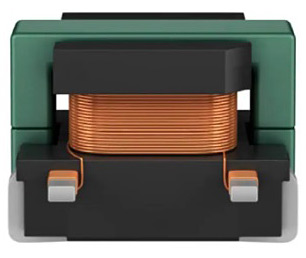

Новая серия трансформаторов B82801A1, разработана на базе ферритовых сердечников ЕE4.2 и предназначена для использования в различных преобразователях, приложениях для управления, защиты и детектирования нагрузки.

Первичная обмотка полного решения состоит из внешней скобы. Сопротивление по постоянному току первичной обмотки составляет 2.5 мОм, номинальный ток 7 А.
Трансформаторы имеют значения индуктивности от 33 до 1840 мкГн и сопротивление по постоянному току во вторичной обмотке в диапазоне от 700 до 22700 мОм.
Коэффициент преобразования от 1:20 до 1:150.

Измерение тока с помощью данного трансформатора ограничено областью переменных токов. Измеряемый ток подключается к первичной обмотке трансформатора, и сигнальное напряжение пропорциональное току детектируется на вторичной обмотке. Преимуществами данного способа является низкий уровень потерь и высокая степень надежности.

Благодаря SMD конструкции, небольшим размерам и низкому сопротивлению по постоянному току трансформаторы серии B82801A1 отлично подходят для компактных DC/DC преобразователей.
