DC-DC преобразователи серии DBE-1 от PAIRUI

Преобразователи типа DC-DC представляют собой достаточно крупный и активно развивающий сегмент рынка источников питания. Так DC-DC преобразователи малой мощности (1-3Вт) позволяют локализовать электропитание отдельных узлов и частей схемы, обеспечивая при этом стабильные и/или независимые от основного источника питания параметры электропитания для этого участка схемы.

Преобразователи серии DBE-1 производства компании PAIRUI представляют собой изолированные модульные DC-DC преобразователи мощностью 1 Вт в корпусе SIP4 (с расположением контактов в один ряд) нестабилизированного типа (unregulated), компактного размера для установки на печатную плату, c одиночным выходом положительной полярности.

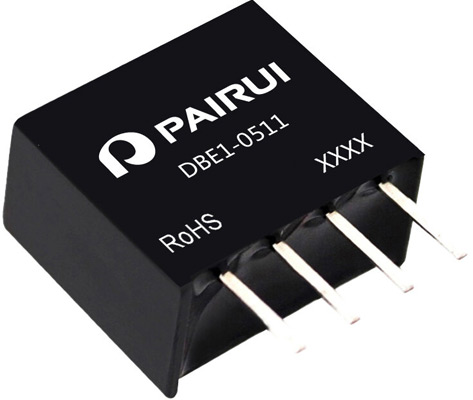

Внешний вид DC-DC преобразователей серий DBE-1

Особенностями DC-DC преобразователей серии DBE-1 являются: малогабаритный корпус, расположение контактов в один ряд (Single-in-line Package, SIP), типовые диапазоны входного напряжения (3.3, 5, 12, 15, 24В), выходное напряжение из стандартного ряда значений (3.3, 5, 7.2, 9, 12, 15, 24В), нормированная выходная мощность 1Вт, типовое назначение выводов (Industry standard pinout).

Габаритные размеры модулей и назначение выводов представлены на рисунках.

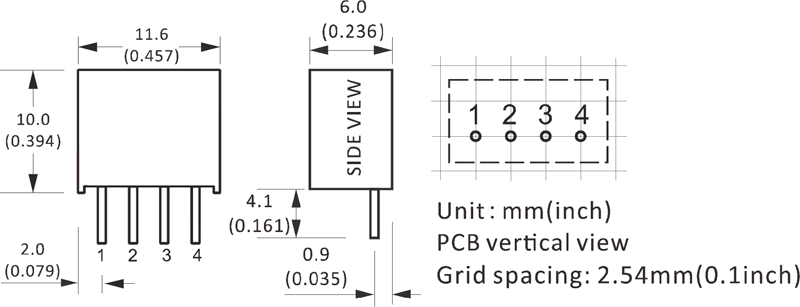

Габаритные размеры и расположение выводов DBE-1

Основные технические особенности и параметры преобразователей серии DBE-1

• Тип корпуса: SIP4 package.
• Типовое назначение выводов (Industry standard pinout).
• Эффективность (КПД): от 70%.
• Нормированная выходная мощность: 1Вт.
• Широкий температурный диапазон: -40°С…+85°С.
• Требование минимальной нагрузки: 10% от максимального значения выходного тока (уточнять по Спецификации).
• Напряжение изоляции (вход-выход): 1000В (DC).
• Гарантийный срок 3 года.

Более подробно технические характеристики представлены в Спецификации на DC-DC преобразователи DBE-1 на странице товара.
