Втычные интерфейсные реле серии CR-P

01.10.2020
Втычные интерфейсные реле серии CR-P

Интерфейсные реле являются неотъемлемой частью практически любого промышленного оборудования. Небольшие устройства выполняют роль интерфейса между программируемыми логическими контроллерами (ПЛК), персональными компьютерами, системами полевых шин, датчиками, или выключателями.

Втычные интерфейсные реле серии CR-P от компании ABB используются для гальванической развязки, увеличения коммутационной способности, а также усиления сигналов управления, поступающих от ПЛК. Реле серии CR-P способны коммутировать наибольшие токи в корпусе со степенью защиты IP67. Реле выпускаются с различными значениями напряжений обмотки, позволяющие применять данные реле в самых разнообразных областях промышленного оборудования и автоматики.

Интерфейсные реле отличаются бесшумным переключением из одного режима в другой, и обеспечивают длительный срок бесперебойной эксплуатации оборудования даже в условиях частых скачков напряжения.

К преимуществам интерфейсных реле CR-P можно отнести коммутацию сильноточных цепей при малых габаритных размерах, возможность установки подключаемых функциональных модулей, таких как ограничителя напряжения или варисторы, а также способность сохранять работоспособность в тяжелых условиях окружающей среды.

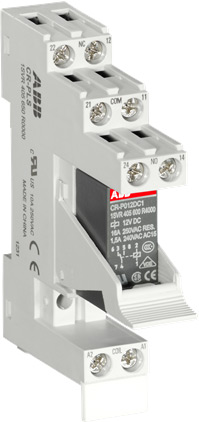

Реле серии CR-P могут устанавливаться как непосредственно на плату, так и на стандартную DIN-рейку шириной 35 мм с помощью специального цоколя.

Основные технические параметры

  • Минимальное коммутируемое напряжение: 5VDC/AC;
  • Максимальное коммутируемое напряжение: 300VDC, 400VAC;
  • Минимальный ток коммутации: 5мА;
  • Коммутируемый ток: 8А/16А (в зависимости от исполнения);
  • Ресурс механический: не менее 3х10⁷ циклов;
  • Ресурс электрический: не менее 0,7х10⁵ циклов;
  • Время отклика: 7мс;
  • Время отпускания: 3мс;
  • Максимальная вибрационная нагрузка (10-150Гц): 5g;
  • Максимальная ударная нагрузка: 20g;
  • Диапазон рабочих температур: -40…85°С (DC); -40…70°C (AC);
  • Степень защиты: IP67.

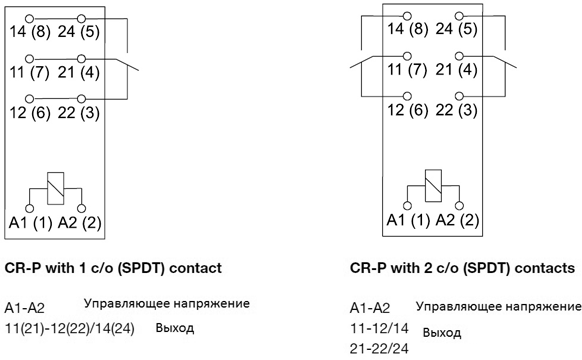

Схема коммутации

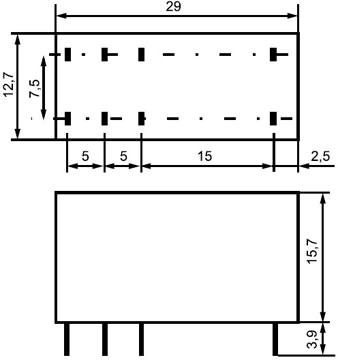

Размеры
